          PLC的基本指令类

          一 基本指令类

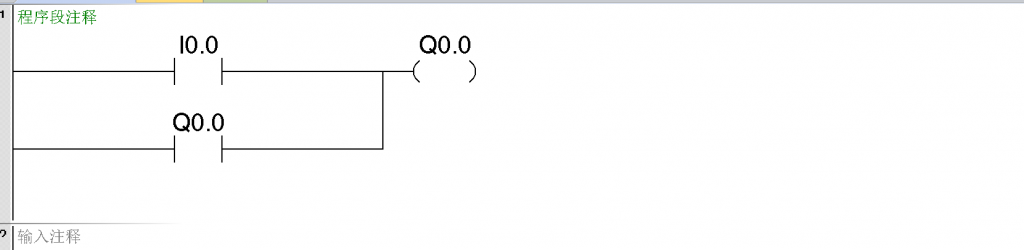

          1. 启保停:I0.0接通、I0.1断开Q0.0输出,I0.1接通时,Q0.0关断输出,即I0.0为启动按钮、I0.1为停止按钮、Q0.0为输出;

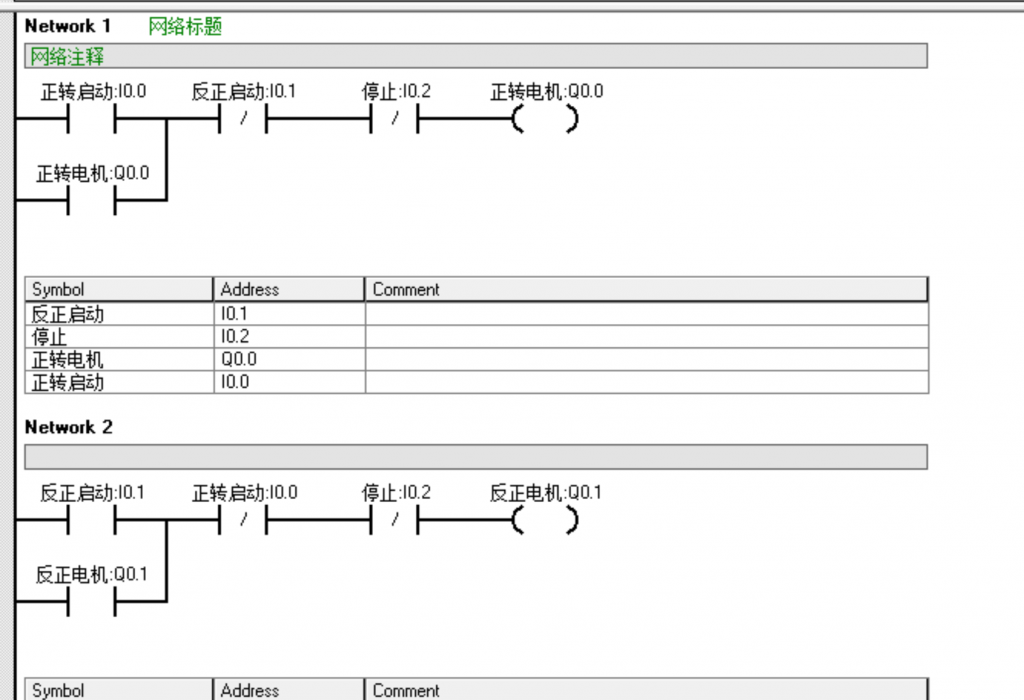

          2、正反转控制:有一正转启动按钮I0.0,一反转启动按钮I0.1,一停止按钮I0.2,正转输出Q0.0,反转输出Q0.1,要互锁;

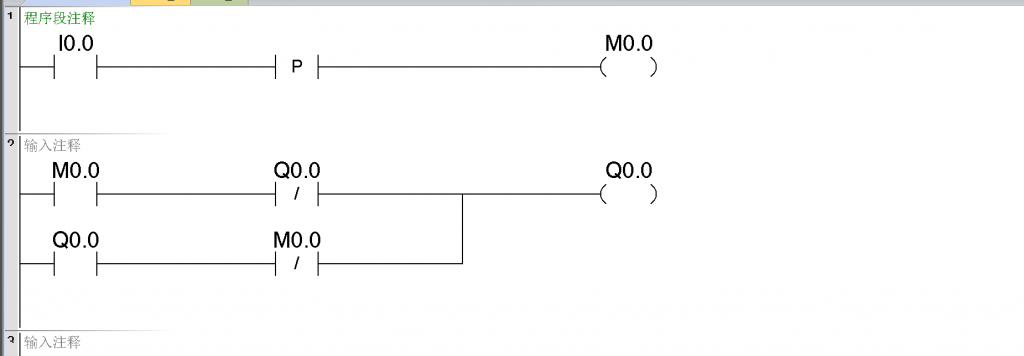

          3、单按钮控制:利用一个按钮控制电动机的启动和停止,I0.0第一次接通时Q0.0输出,电机运转;I0.0第二次接通时Q0.0关断输出,电机停止;

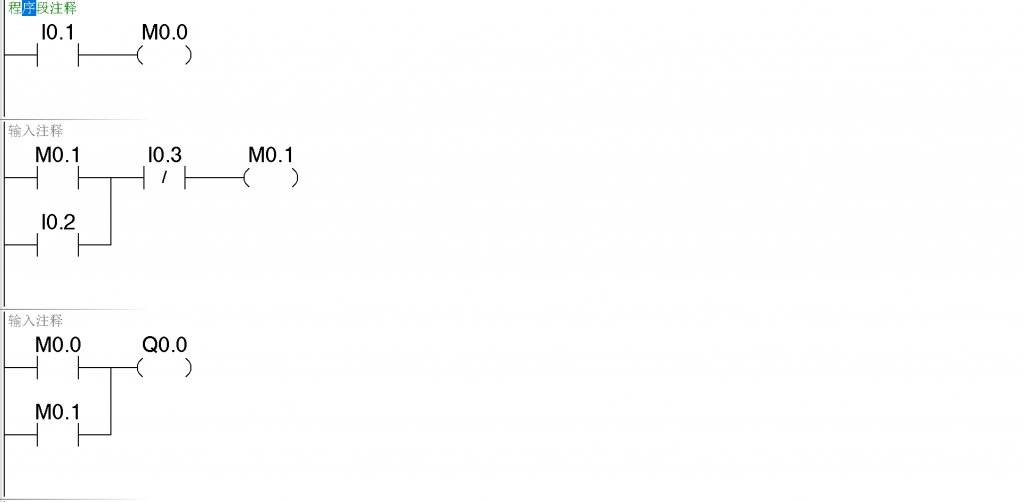

          4、混合控制:一台电机既可点动运行,也可以连续运行,I0.0为点动控制按钮,I0.1为连续运行控制按钮,I0.2为连续运行的停止按钮,Q0.0为输出点控制电机运转,两 种控制方式之间要有互锁;

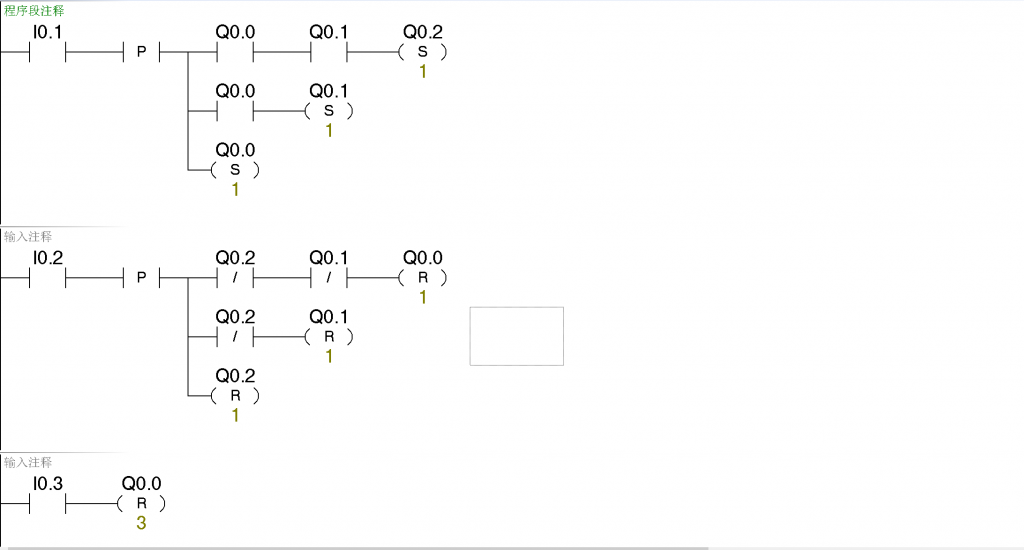

          5、顺序控制:每按下一次启动按钮启动一台电机,每按一次停止按钮,停掉最后启动的那台电机,按下紧急停止按钮,停止所有的电机,I0.0为启动按钮,I0.1为停止按钮,I0.2为紧急停止按钮,Q0.0-Q0.3为电机控制的输出点;

          6、正反转

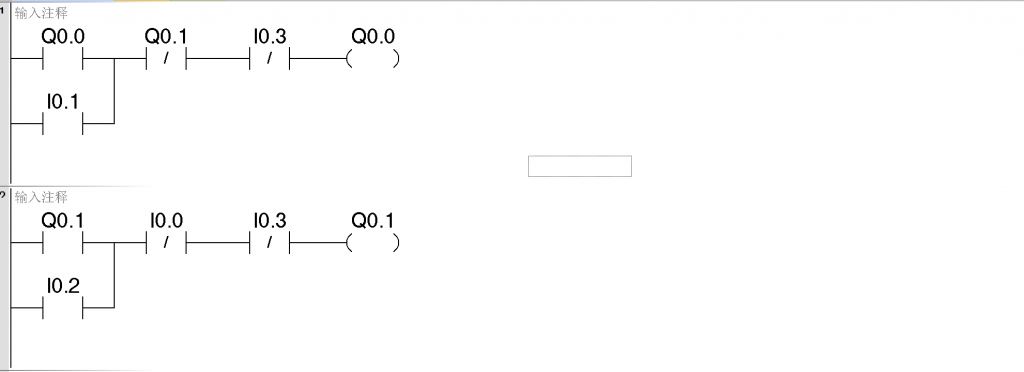

          正反转:按下启动按钮I0.0电机正转,机床正向移动,当撞到正向限位开关I0.2时,电机停止,接着反转启动,机床反向移动,当机床撞到反向限位开关I0.3时,电机停止,又正转运行,如此循环,当按下停止按钮I0.1后机床不会马上停止,而是反转到位后才停止,

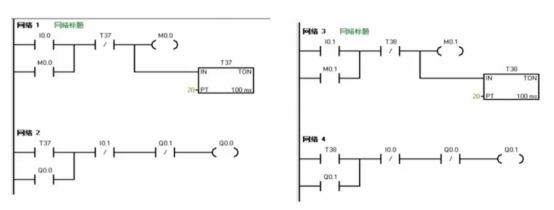

          7、带延时的正反转

          按I0.0切断反转,2S后正转

          按I0.1切断正转,2S后反转

          备注:先正常写正转,反转,红色的的先不用管,最后在线圈Q0.0

          Q0.1出互相串联启动按钮常闭点、线圈常闭点。

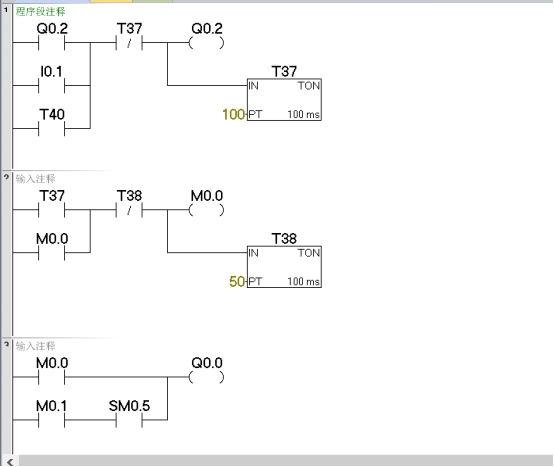

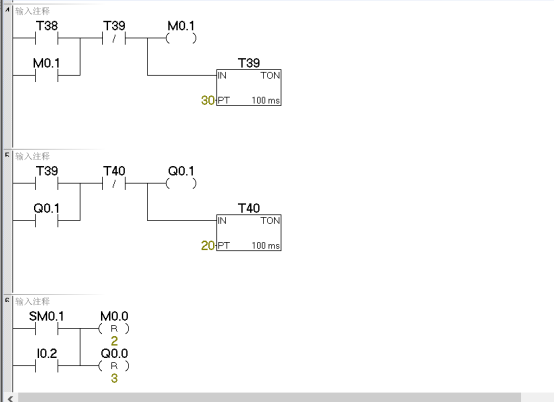

          1.交通红绿灯案例

          东西:红10秒;绿5秒;闪3秒;黄2秒

          南北:绿 5秒;  闪3秒; 黄2秒;  红10秒

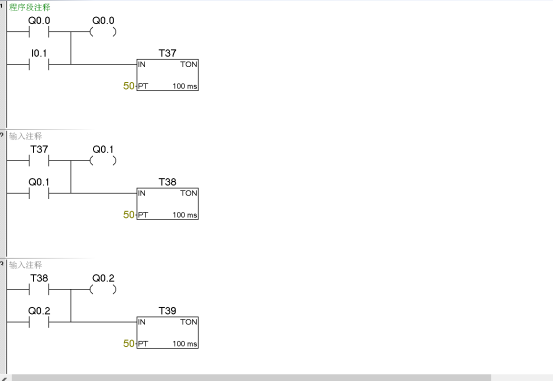

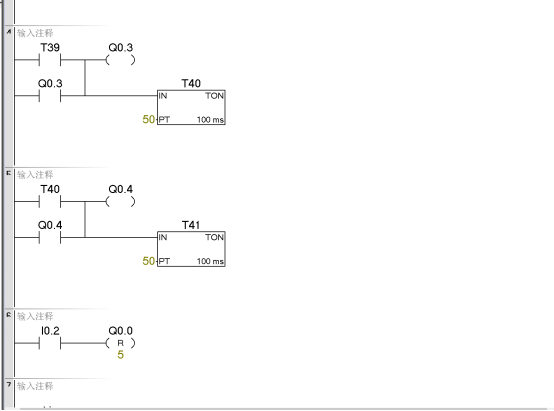

          2.5台电机顺序启动逆序停止:按下启动按钮I0.0,第一台电机启动Q0.0输出,每过5秒启动一台电机,直至5台电机全部启动,当按下停止按钮I0.1,停掉最后启动的那台电机,每过5秒停止一台,直至5台电机全部停止,任意时刻按下停止按钮都可以停掉最后启动的那台电机;
