电气设备安装工程的七大组成部分，你都知道吗？

1、变配电工程
变配电工程是对变、配电系统中的变配电设备进行检查、安装的施工过程。变配电设备是变电设备和配备设备的总称，其主要作用是变换电压和分配电能，由变压器、断路器、开关、互感器、电抗器、电容器，以及高、低压配电柜等组成。变配电设备安装分室内、室外和杆上三种，一般均安装在室内（变电所或变电站）。

（1）变压器安装①、变压器搬运方式：单件重量在10t以内的变压器一般采用汽车和吊车进行搬运。②、变压器检查：一般采用汽车吊或链式起重机作吊芯、吊罩检查。③、变压器干燥：变压器干燥时间的长短，取决于变压器受潮程度以及选择的干燥工艺。变压器的干燥方法有短路干燥和涡流干燥等。
（2）、断路器、隔离开关、负荷开关、电抗器、电容器、高压配电柜等的搬运、安装一般采用机械施工。
2、母线、绝缘子
（1）母线在电流较大的场所采用，分为硬母线和软母线两种。硬母线又称为汇流排，软母线又包括组合母线。
母线按照材质可分为铜母线、铝母线、钢母线三种。母线按形状可分为带形、槽型、封闭插接及重型几种。

（2）绝缘子主要作用是绝缘和固定母线和导线。可以分为户内和户外两种，以及悬串式绝缘子。户内绝缘子有1~4孔，户外绝缘子为1孔、2孔和4孔。绝缘子一般安装在高、低压开关柜上，母线桥上，墙或支架上。①、低压针式绝缘子。在500V以下架空线路作绝缘和固定导线用。②、低压蝶式瓷绝缘子。用于500V以下架空线路的终端、耐张、转角杆，作为绝缘和固定导线。③、接线端子（线鼻子）。有铜质和铝质两种。
3、控制设备与低压电器

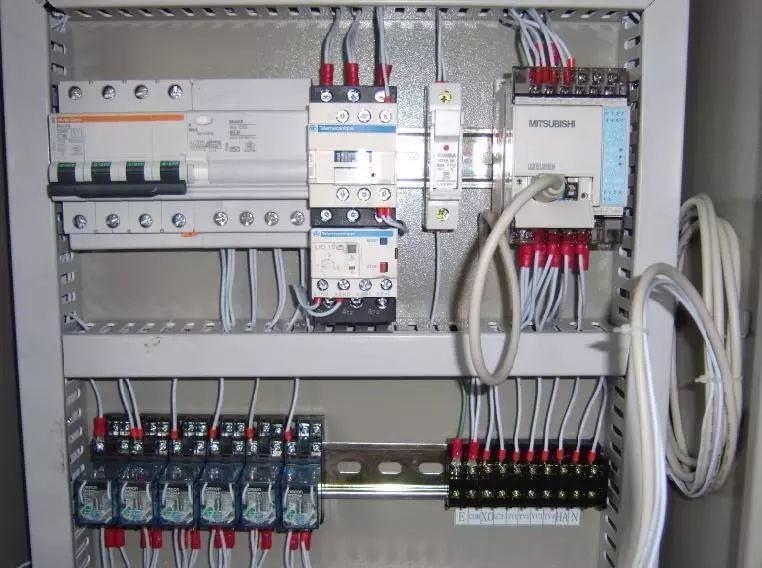

电气控制设备主要是低压盘（屏）、柜、箱的安装，以及各式开关、低压电气器具、盘柜、配线、接线端子等动力和照明工程常用的控制设备与低压电器的安装。
其中配电箱（盘）根据用途不同可分为电力配电箱（盘）和照明配电箱（盘）两种。根据安装方式可分为明装（悬挂式）和暗装（嵌入式），以及半明半暗装等。根据制作材质可分为铁制、木制及塑料制品，现场运用较多的是铁制配电箱。
配电箱（盘）按产品划分有定型产品（标准配电箱、盘）、非定型成套配电箱（非标准配电箱、盘）及现场制作组装的配电箱（盘）。标准配电箱（盘）是由工厂成套生产组装的；非标准配电箱（盘）是根据设计或实际需要订制或自行制作。如果设计为非标准配电箱（盘），一般需要用设计的配电系统图到工厂加工订做。
（1）电力配电箱电力配电箱过去被称为动力配电箱，由于后一种名称不太确切，所以在新编制的各种国家标准和规范中，统一称为电力配电箱。电力配电箱型号很多， XL—3型、XL—4型、XL—10型、XL—11型、XL—12型、XL—14型和XL—15型均属于老产品，目前仍在继续生产和使用
（2）照明配电箱照明配电箱适用于工业及民用建筑在交流50Hz、额定电压500V以下的照明和小动力控制回路中，作线路的过载、短路保护以及线路的正常转换之用。由于国家只对照明配电箱用统一的技术标准进行审查和鉴定，而不做统一设计，且国内生产厂家繁多，故规格、型号很多。选用标准照明配电箱时，应查阅有关的产品目录和电气设计手册等书籍。

5、电缆敷设

按照功能和用途，电缆可分为电力电缆、控制电缆、通讯电缆等，电缆的分类见表1所示。按电压可分为500V、1000V、6000V、10000V，以及更高电压的电力电缆。

电力电缆是用来输送和分配大功率电能用的。控制电缆是在配电装置中传递操作电流、连接电气仪表、继电保护和控制自动回路用的

电缆敷设方法有以下几种：
（1）埋地敷设
将电缆直接埋设在地下的敷设方法称为埋地敷设。埋地敷设的电缆必须使用铠装及防腐层保护的电缆，裸装电缆不允许埋地敷设。一般电缆沟深度不超过0.9m，埋地敷设还需要铺砂及在上面盖砖或保护板。
埋地敷设电缆的程序如下：
测量画线—开挖电缆沟—铺砂—敷设电缆—盖砂—盖砖或保护板—回填土—设置标桩。

（2）电缆沿支架敷设
电缆沿支架敷设一般在车间、厂房和电缆沟内，在安装的支架上用卡子将电缆固定。电力电缆支架之间的水平距离为1m，控制电缆为0.8m。电力电缆和控制电缆一般可以同沟敷设，电缆垂直敷设一般为卡设，电力电缆卡距为1.5m，控制电缆为1.8m。

（3）电缆穿保护管敷设
将保护管预先敷设好，再将电缆穿入管内，管道内径不应小于电缆外径的1.5倍。一般用钢管作为保护管。单芯电缆不允许穿钢管敷设。

（4）电缆桥架上敷设
电缆桥架是架设电缆的一种构架，通过电缆桥架把电缆从配电室或控制室送到用电设备。
电缆桥架的优点是制作工厂化、系列化，质量容易控制，安装方便，安装后的电缆桥架及支架整齐美观。

电缆桥架是由托盘、梯架的直线段、弯通、附件以及支吊架等构成，是用以支承电缆的连续性刚性结构系统的总称。

6、防雷及接地装置

防雷接地装置由接地极、接地母线、接地跨接线、避雷针、避雷引下线、避雷网组成。

（1）接地极
接地极是由钢管、角钢、圆钢、铜板或钢板制作而成，一般长度为2．5m，每组3~6根不等，直接打入地下，与室外接地母线连接。

（2）接地母线
接地母线敷设分为户内和户外。户内接地母线一般沿墙用卡子固定敷设。户外接地母线一般埋设在地下，沟的挖填土方按上口宽0．5m，下底宽0．4m，深0．75m，每米沟长 0．34m3土方量。接地母线多采用扁钢或圆钢作为接地材料。

（3）接地跨接线
接地跨接线是指接地母线遇有障碍物（如建筑物伸缩缝、沉降缝）需跨越时的连接线，或是利用金属构件作接地线时需要焊接的连接线。
高层建筑多采用铝合金窗，为防止侧面雷击，损坏建筑物或伤人，按照规范要求，需要安装接地线与墙或柱主筋连接

（4）避雷针
避雷针是接收雷电的装置，安装在建筑物和构筑物的最高点，一些重要场所如变电站等则安装独立避雷针，避雷针由钢管和圆钢制成。

（5）避雷引下线
避雷引下线是从避雷针或屋顶避雷网向下沿建筑物、构筑物和金属构件引下的导线。一般采用扁钢或圆钢作为引下线。

目前大多数建筑物引下线设计利用构造柱内两根主筋作为引下线，与基础钢筋网焊接形成一个大的接地网。

（6）避雷网
避雷网设置于建筑物顶部，一般采用圆钢作避雷网，一些建筑用不锈钢作避雷网，造价较高。根据规范要求，高层建筑中每隔3层设置均压环，均压环可利用圈梁钢筋或另设一根扁钢或圆钢于圈梁内作均压环，主要防止侧向雷电对建筑造成破坏。

7、配管配线

配管配线是指由配电屏（箱）接到各用电器具的供电和控制线路的安装，一般有明配管和暗配管两种方式。

明配管是用固定卡子将管子固定在墙、柱、梁、顶板和钢结构上。
暗配管是需要配合土建施工，将管子预敷设在墙、顶板、梁、柱内。暗配管具有不影响外表美观、使用寿命长等优点。目前常用的电气配管的管材有焊接钢管、电线管和 PVC塑料管三种。

电气暗配管宜沿最近线路敷设，并应减少弯曲。埋于地下的管道不能对接焊接，宜穿套管焊接。明配管不允许焊接，只能采用丝接。
